Isometric View Drawing by ElektroBee
Front View Drawing by ElektroBee

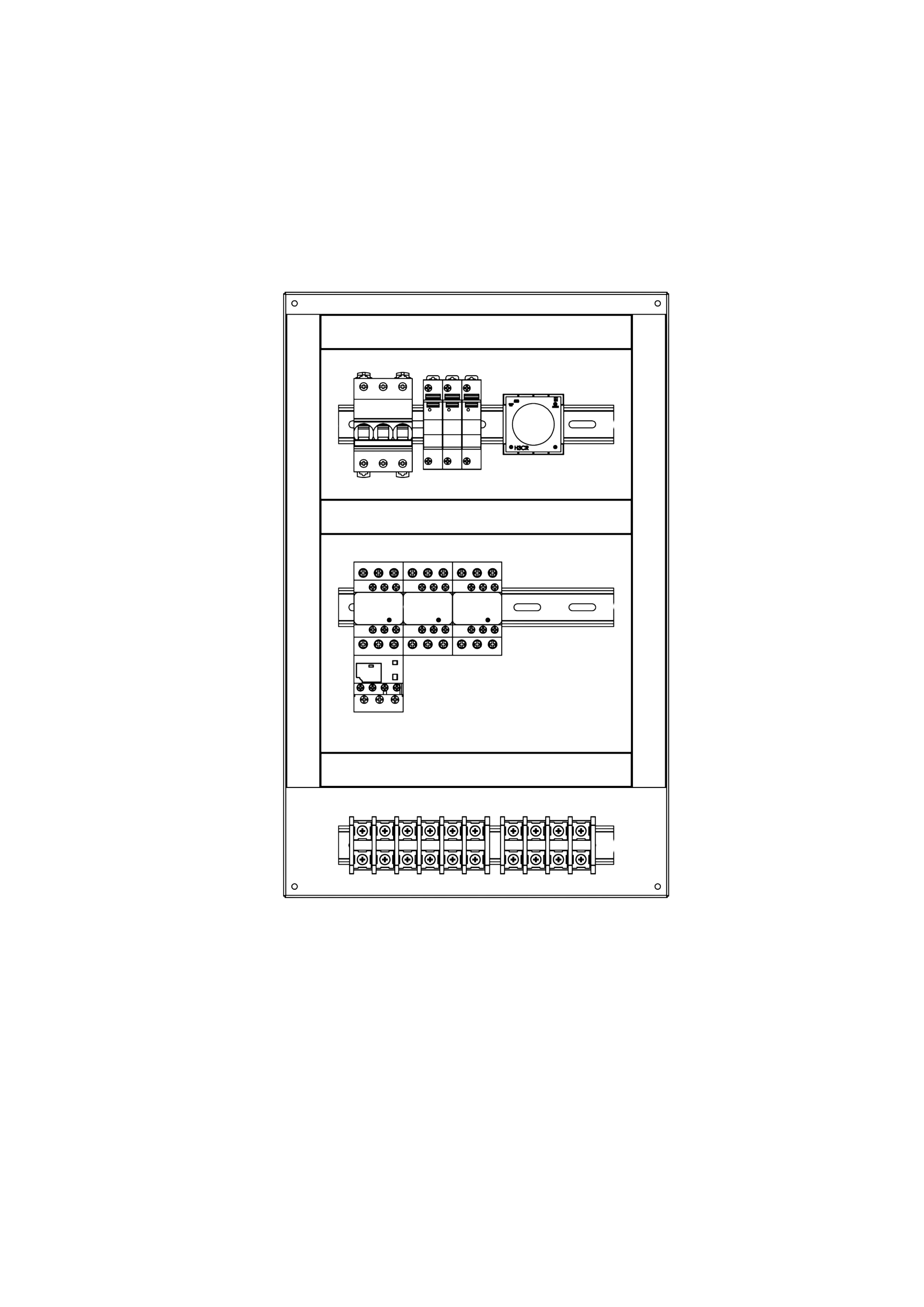

Buka Pintu Drawing by ElektroBee
Left View Drawing by ElektroBee
Top View Drawing by ElektroBee
Panel Star Delta 5.5kW Chint (Digital Metering)
Panel kontrol motor 3-phase 5.5kW (7.5HP) dengan Star-Delta starter dan digital metering Fort. Dilengkapi selector switch Manual/Auto, 3 kontaktor Chint, MCB, TOR, dan indikator lengkap (phase R-Y-B + status Stop/Star/Delta). Siap pasang.
power rating: 5.5kW (7.5HP) voltage: 380V 3-Phase starting method: Star-Delta (Y-Δ) main breaker: NXB-63 3P C16 6kA contactor: 3x NXC (Main/Star/Delta) overload: TOR 7-10A metering: Fort Digital (V/A/W/kWh) enclosure: IP54 Metal Box dimensions: 400 x 600 x 200 mm ketebalan panel: 1.2mm (body/door/plate)
Rp 3.088.735 / set
Daftar Komponen (18 item)
| No | Komponen | Qty | |
|---|---|---|---|
| 1 | NXB-63 3P C16 6kA (CHINT) Main Breaker | 1 | |
| 2 | NXC-12 220V (CHINT) Kontaktor Utama | 1 | |
| 3 | NXC-12 220V (CHINT) Kontaktor Delta | 1 | |
| 4 | NXC-09M10 220V 50/60Hz (CHINT) Kontaktor Star | 1 | |
| 5 | NXR-25 7-10A (CHINT) Proteksi Overload | 1 | |
| 6 | Pilot Lamp 22mm Red (FORT) Indikator Phase R | 1 | |
| 7 | Pilot Lamp 22mm Yellow (FORT) Indikator Phase S | 1 | |
| 8 | Pilot Lamp 22mm Blue (FORT) Indikator Phase T | 1 | |
| 9 | Pilot Lamp 22mm Green (FORT) Indikator Stop | 1 | |
| 10 | Pilot Lamp 22mm Yellow (FORT) Indikator Star | 1 | |
| 11 | Pilot Lamp 22mm Red (FORT) Indikator Delta | 1 | |
| 12 | Push Button 22mm Green (FORT) Start | 1 | |
| 13 | Push Button 22mm Red (FORT) Stop | 1 | |
| 14 | Panel Box 60x40x20 Indoor (FORT) Enclosure | 1 | |
| 15 | DH48S-2Z Timer (FORT) Timer Y-Delta | 1 | |
| 16 | Digital Power Meter (FORT) Metering Digital | 1 | |
| 17 | Selector Switch 2-Pos (FORT) Selector Manual/Auto | 1 | |
| 18 | Margin Margin | 1 | |
| Engineering & Wiring Jasa rakit, wiring, kabel, terminal, aksesoris, testing & QC | 1 | ||
| Harga Panel (Siap Pasang) | Rp 3.088.735 | ||
Pertanyaan yang Sering Diajukan
Apa itu Panel Star Delta 5.5kW Chint (Digital Metering)?
Panel Star Delta 5.5kW Chint (Digital Metering) adalah panel listrik siap pasang yang dirancang untuk mengontrol motor 3-phase dengan daya 5.5kW (7.5HP). Menggunakan metode starter Star-Delta (Y-Δ) dengan komponen original CHINT. Sudah dirakit lengkap dengan wiring, terminal, dan grounding bar — siap dipasang langsung ke jaringan listrik.
Apakah panel ini bergaransi?
Ya. Semua panel ElektroBee bergaransi 1 tahun untuk komponen original (CHINT, FORT, Schneider) dan workmanship. Klaim garansi via WhatsApp dengan menyertakan foto/video kerusakan dan invoice pembelian.
Berapa lama waktu pembuatan dan pengiriman?
Pembuatan panel siap pasang membutuhkan 3-7 hari kerja tergantung kompleksitas. Pengiriman se-Indonesia via JNE/J&T (1-3kg) atau ekspedisi Indah Cargo/Lion Parcel (panel besar). Estimasi pengiriman 2-7 hari ke seluruh Indonesia.
Apa bedanya starter Star-Delta (Y-Δ) dengan starter lain?
Star-Delta starter mengurangi arus starting motor hingga 1/3 dari DOL. Cocok untuk motor 5.5kW ke atas terutama yang sering start-stop, agar tidak membebani jaringan listrik dan tidak menyebabkan voltage drop di pabrik/gedung.
Apakah box panel 400 x 600 x 200 mm bisa di-custom ukurannya?
Ya. Selain ukuran standar, ElektroBee melayani custom panel dengan box sesuai permintaan (indoor/outdoor, IP54/IP65, plat 1.0-2.0mm). Konsultasi via WhatsApp dengan menyebutkan dimensi dan spesifikasi yang diinginkan.
Apakah ada layanan instalasi di lokasi?
Saat ini ElektroBee fokus pada pembuatan panel siap pasang yang bisa dipasang oleh teknisi listrik lokal dengan mudah. Untuk wilayah Jabodetabek, layanan instalasi bisa diatur dengan biaya tambahan. Hubungi via WhatsApp untuk konsultasi.
